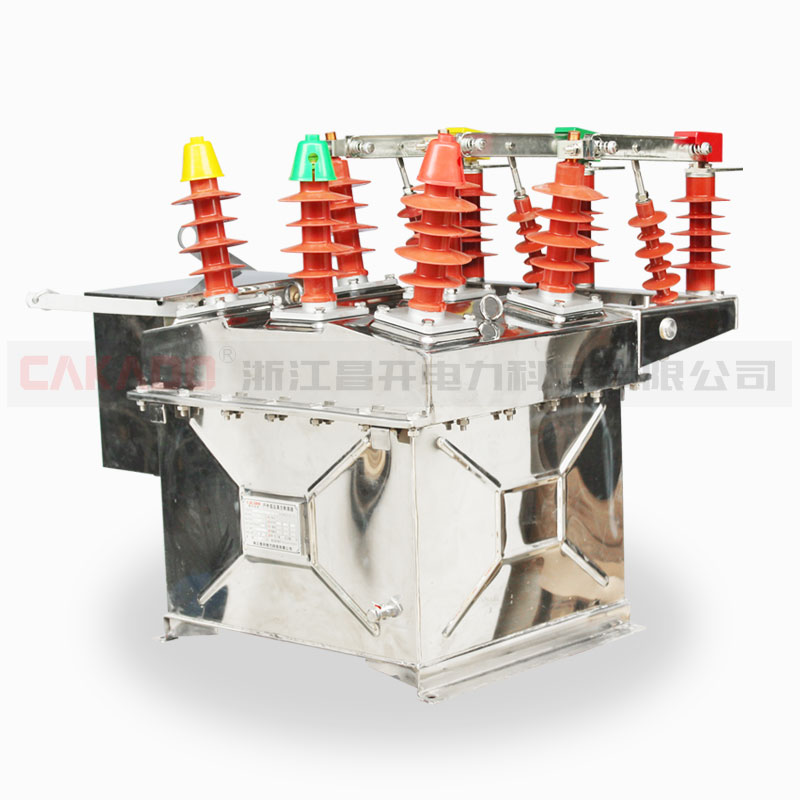

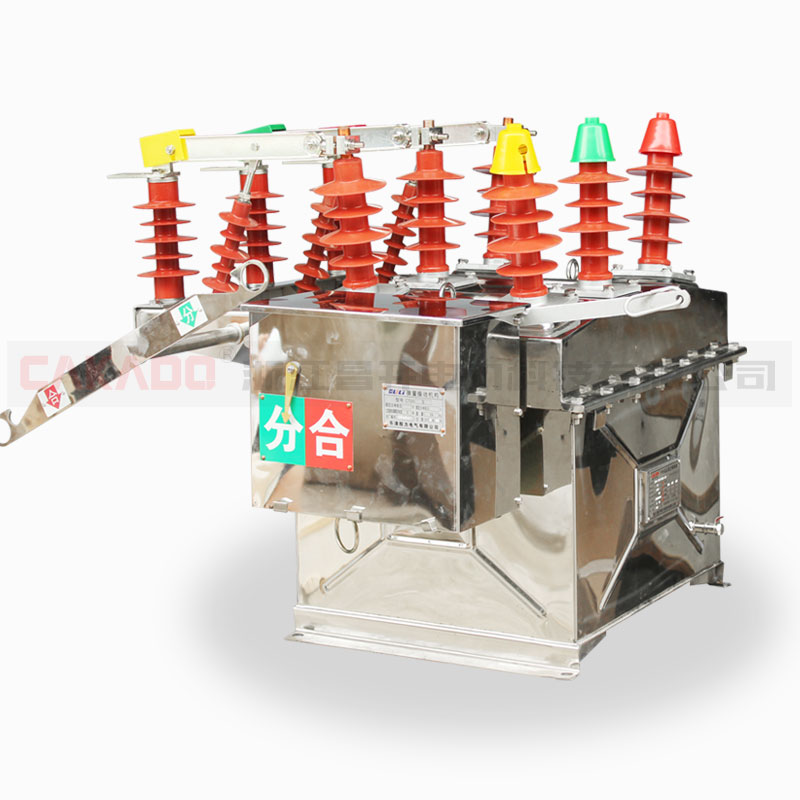

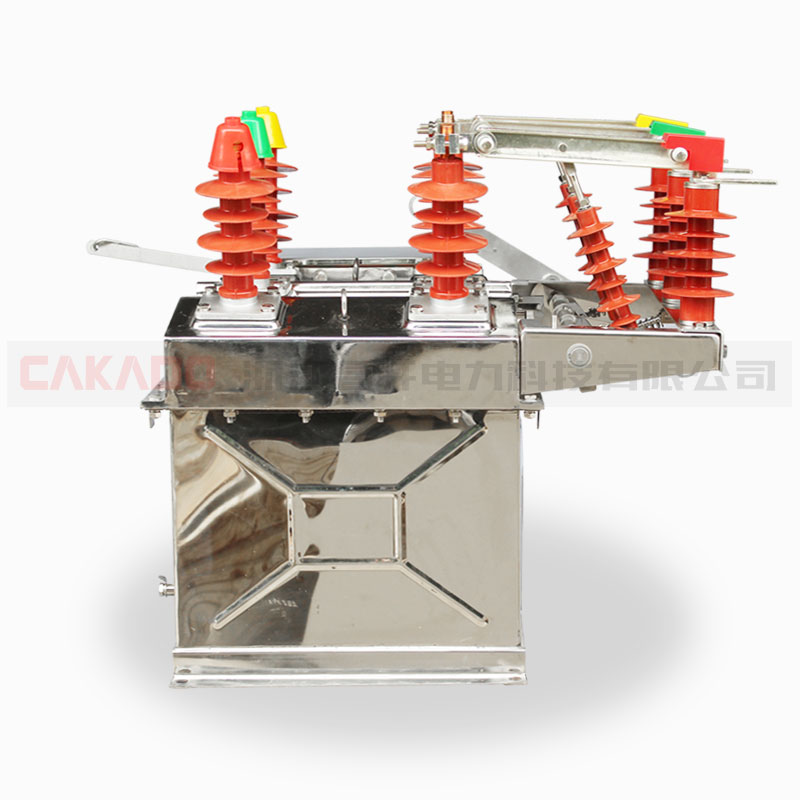

ZW8-12G户外高压真空断路器(带隔离刀)全不锈钢型
ZW8-12G户外高压真空断路器(带隔离刀)全不锈钢型
概述

ZW8-12/T630-20型户外高压真空断路器系交流50Hz三想电力系统,主要用于开断,关合城市市区10KV电网的负荷电流,空载电流及短路电流,也可作农村电网和小型电力系统的分开关,是城网,农网无油化的更新换代产品。


采用真空灭弧室,空气绝缘,配以电动弹簧操作机构,使得产品灭弧能力强,短路开断次数高,无火灾爆炸危险,操作方便,是一种性能优良,实用性较强的产品。


本产品总体结构采用三相共箱式,套管进出线,箱体内为干燥空气,电动弹簧操动机构布置在箱体的侧面,可在较严酷的环境条件下可靠使用。


本产品真空灭弧室采用陶瓷外壳,杯状纵磁场触头结构,铜铬触头材料,具有优良的开断和关合短路电流能力。


该产品体积小,重量轻,外型美观.真空灭弧室和绝缘支持套管设计紧凑,出线导电杆外注硅橡胶,能适应恶劣的气候条件和污秽环境.

型号含义 符合标准

GB1984《交流高压断路器》
GB11022《高压开关设备和控制设备标准的共同技术要求》
GB311.1-6《高压输变电设备的绝缘配合》
GB763《交流高压电器在长期工作时的发热》
GB2706《交流高压电器动,热稳定试验方法》
GB3309《高压开关设备在常温下的机械试验》
DL/T593《高压开关设备的共同订货技术条件》

使用环境条件

环境温度:-45℃-+40℃;
海拔高度:不超过1000m;
风速不大于35m/s;
相对温度:日平均不大于95%,月平均不大于90%;
地震烈度:不超过8度;
无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

主要技术参数 外形及安装尺寸
